产品选型表
| 器件型号 | PG2T70H | PG2T160H | PG2T390H1 | PG2T390HX | ||
| 逻辑资源 | 逻辑单元 | 68,160 | 165,120 | 389,760 | 389,760 | |
| LUTs | 42,600 | 103,200 | 243,600 | 243,600 | ||
| Flip-Flop(个) | 85,200 | 206,400 | 487,200 | 487,200 | ||
| RAM资源 | 分布式RAM(Kbit) | 843.75 | 2,225 | 4,712 | 4,712 | |
| 块RAM数量(36Kbit/块) | 135 | 350 | 480 | 480 | ||
| 块RAM(Kbit) | 4,860 | 12,600 | 17,280 | 17,280 | ||
| 时钟资源 | GPLL+PPLL | 6+6 | 8+8 | 10+10 | 10+10 | |
| IO资源 | 最大用户IO | 300 | 400 | 500 | 500 | |
| 最大差分IO(对) | 144 | 192 | 240 | 240 | ||
| DDR4(Mbps) | 1,866 | 1,866 | 1,866 | 1,866 | ||
| 硬核资源 | APM(25*18) | 240 | 600 | 840 | 840 | |
| ADC/Monitor硬核2 | 1 | 1 | 1 | 1 | ||
| PCIE Gen3x8 | 0 | 1 | 1 | 1 | ||
| PCIE Gen2x4 | 1 | 0 | 0 | 0 | ||
| HSST(12.5Gbps/ Lane) | 8 | 8 | 16 | 16 | ||
| 封装 | 尺寸(mm) | 间距(mm) | HRIO(3.3V)/HPIO(1.8V)/HSST | |||
| FBB484 | 23x23 | 1 | 185/100/4 | 185/100/4 | ||
| FBB676 | 27x27 | 1 | 200/100/8 | |||
| FFBG676 | 27x27 | 1 | 250/150/8 | 250/150/8 | 250/150/8 | |
| FFBG900 | 31x31 | 1 | 350/150/16 | 350/150/16 | ||
| 备注： 1、Titan-2 HRIO支持1.25Gbps LVDS、HPIO支持1.5Gbps LVDS，除PG2T390H HRIO⽀持1.0Gbps LVDS、HPIO⽀持1.4Gbps LVDS 2、PG2T160H与PG2T70H支持Monitor硬核，PG2T390H与PG2T390HX支持ADC硬核 |
||||||
技术文档
-
PK05004_PG2T70H_FBB484_V0.1
2023.12.11
-
PK05002_PG2T390H_FFBG676_V1.4 2023.12.11
-
PK05002_PG2T390H_FFBG676_V1.3 2023.12.11
-
PK05001_PG2T390H_FFBG900_V1.5 2023.12.11
-
PK05001_PG2T390H_FFBG900_V1.4 2023.12.11
-
UG050012_Titan2单板硬件设计指南_V1.2 2023.12.11
-
UG050009_Titan2系列FPGA模数转换模块（ADC）用户指南_V1.2 2023.12.11
-
UG050008_Titan2系列FPGA高速串行收发器（HSSTHP）用户指南_V1.3 2023.12.11
-
UG050007_Titan2系列产品GTP用户指南_V1.1 2023.12.11
-
UG050006_Titan2系列FPGA输入输出接口（IO）用户指南V1.0 2023.12.11
-
UG050005_Titan2系列FPGA配置（configuration）用户指南V1.2 2023.12.11
-
UG050004_Titan2系列FPGA时钟资源（Clock）用户指南_V1.2 2023.12.11
-
UG050003_Titan2系列FPGA算术处理模块（APM）用户指南_V1.1 2023.12.11
-
UG050002_Titan2系列FPGA专用RAM模块（DRM）用户指南_V1.2 2023.12.11
-
UG050001_Titan2系列FPGA可配置逻辑模块（CLM）用户指南_V1.1 2023.12.11
开发板及套件
-

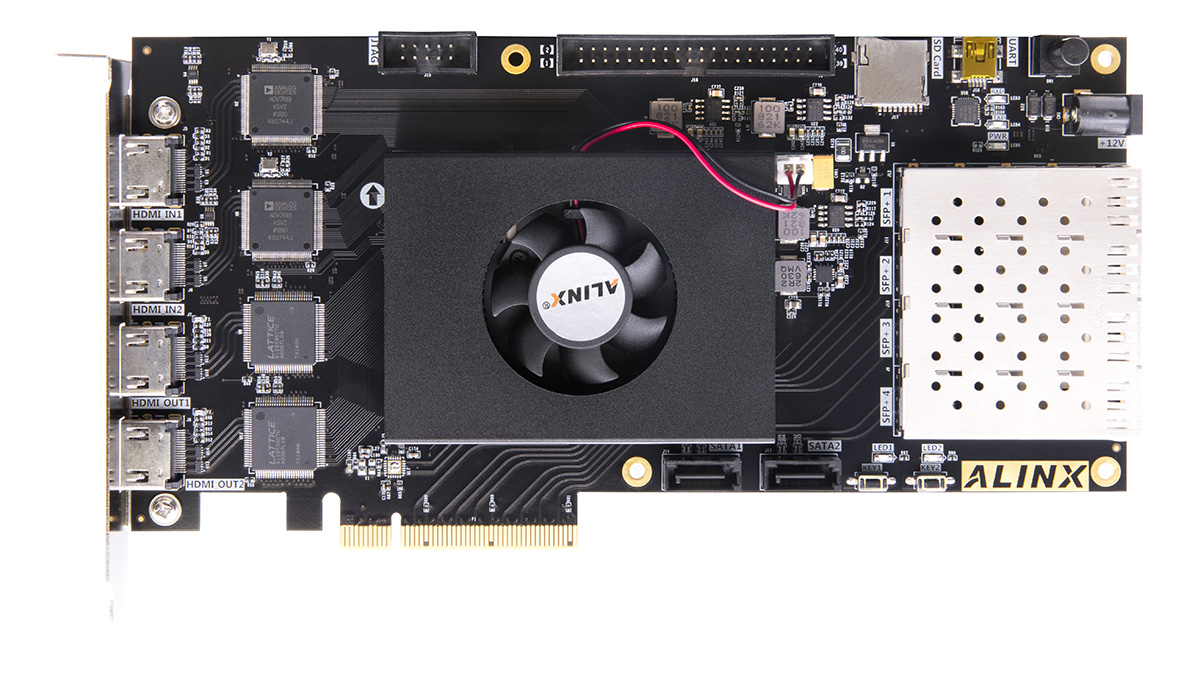

ALINX AXP390开发板集成 4x 10G SFP+ 光纤接口，8GB DDR4+2G DDR3，4x 128Mbit QSPI FLASH查看详情 -

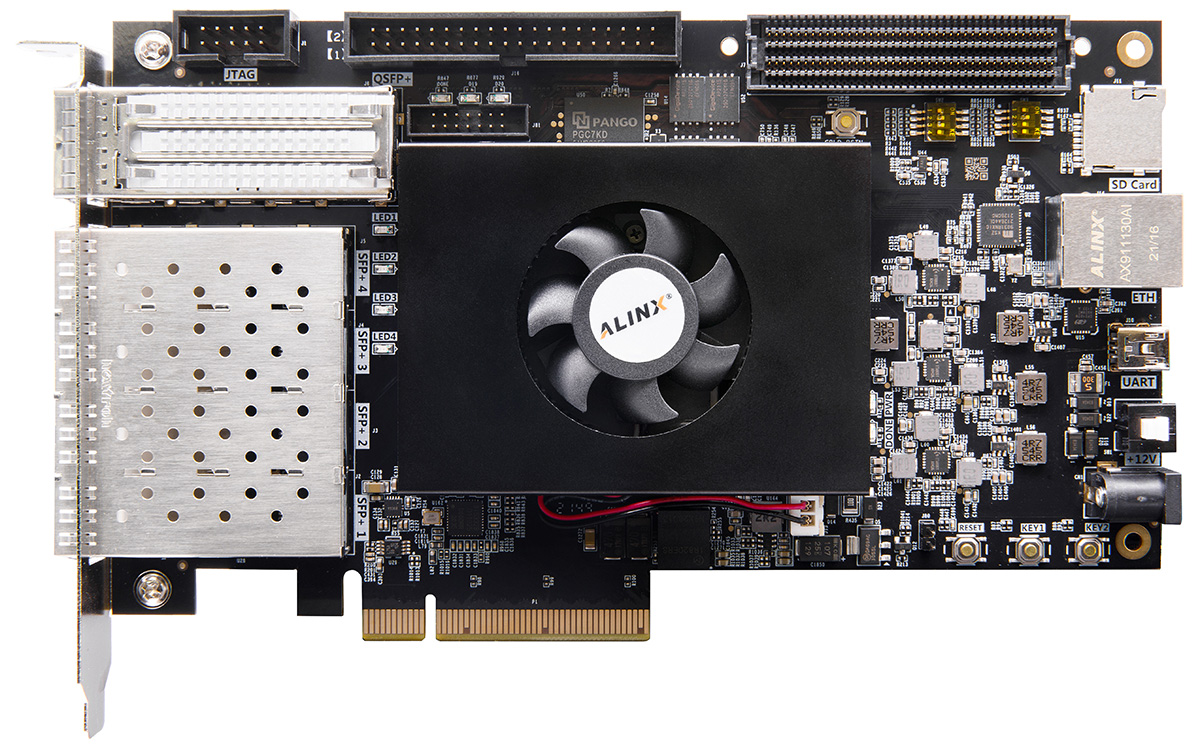

ALINX AXP391开发板工业级，高速收发器，8GB DDR4 64bit，128Mbit QSPI FLASH查看详情 -

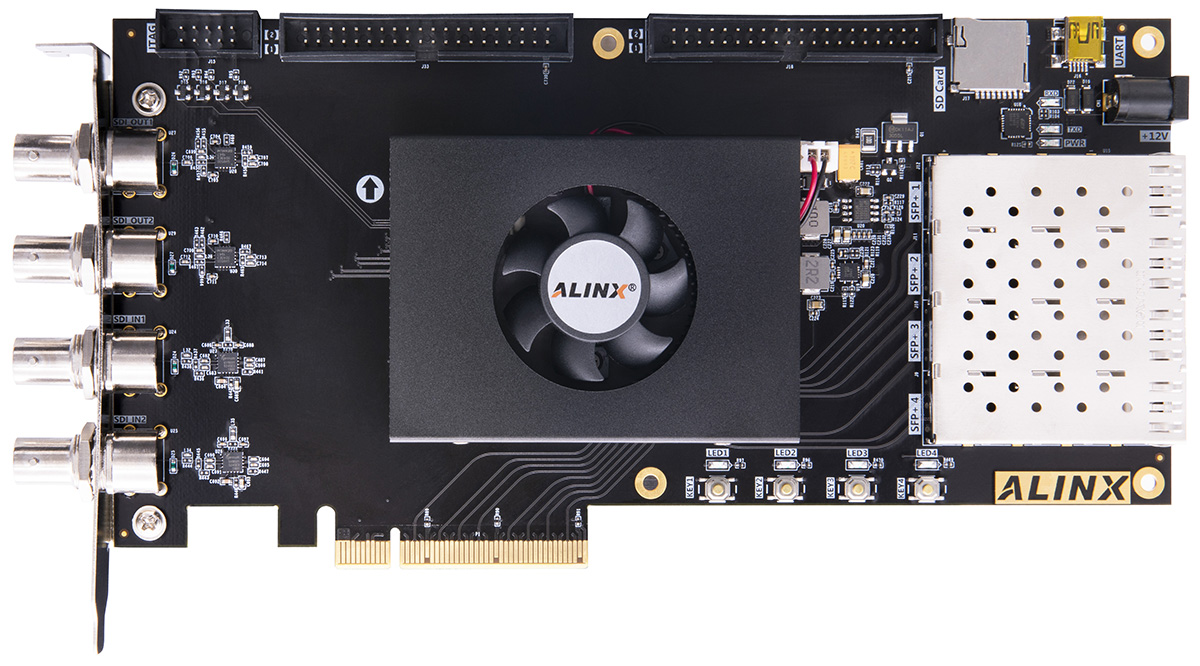

ALINX AXP392开发板工业级，高速收发器，8GB DDR4 64bit，128Mbit QSPI FLASH查看详情 -

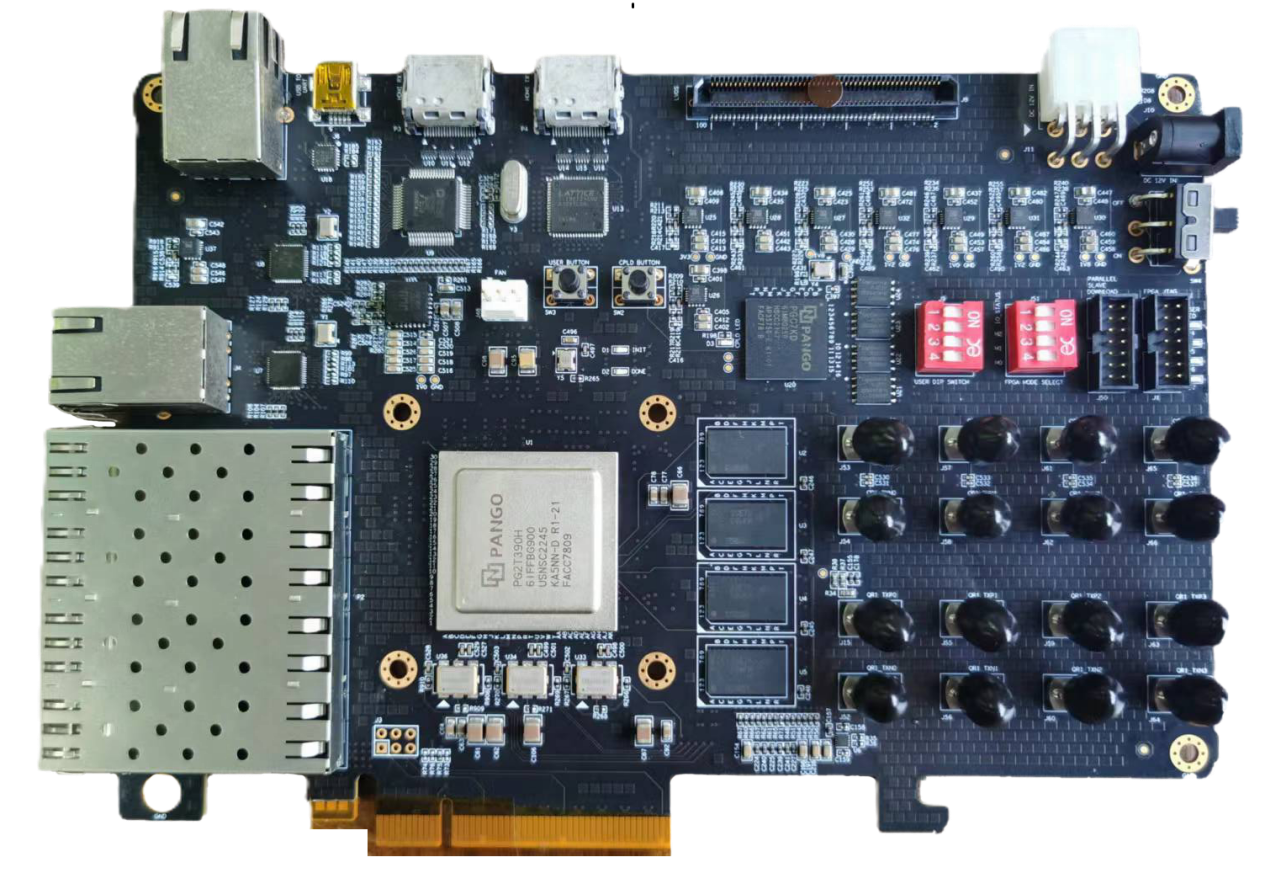

SA_PG2T390H_EVKA2开发板广泛应用于采集类及工控类的信息处理及控制应用层面查看详情 -
PG2T390H-FFBG900 DEMO板板卡电源使用 12V 电源适配器或机箱电源接口输入查看详情
